Projektbeschreibung

Die Firma exeron GmbH ist ein führender Hersteller von HSC- und EDM-Fertigungszentren, die weltweit in unterschiedlichen Industrien wie Automobilbau, Luftfahrt, Medizin-technik und Elektronik zum Einsatz kommen. Bei diesen Maschinen spielen Werkzeugwechsler eine zentrale Rolle, insbesondere weil in HSC-Zentren extreme Bedingungen wie feiner Metallstaub, Graphitstaub und Kühlschmiermittel auftreten. Bereits seit mehr als sieben Jahren setzt exeron deshalb auf die zuverlässigen Schwenk-Greif-Module von Mader als Werkzeugwechsler in ihren Fertigungszentren.


Ziel

Ziel des Projekts war es, ein Werkzeugwechselsystem zu implementieren, das auch unter rauesten Bedingungen dauerhaft präzise arbeitet. Es sollte eine hohe Prozesssicherheit gewährleisten, Ausfallzeiten minimieren und langfristig die Betriebskosten senken. Gleichzeitig müssen die Module robust genug sein, um den hohen mechanischen und abrasiven Belastungen im Umfeld von HSC-Maschinen standzuhalten.


Vorgehen

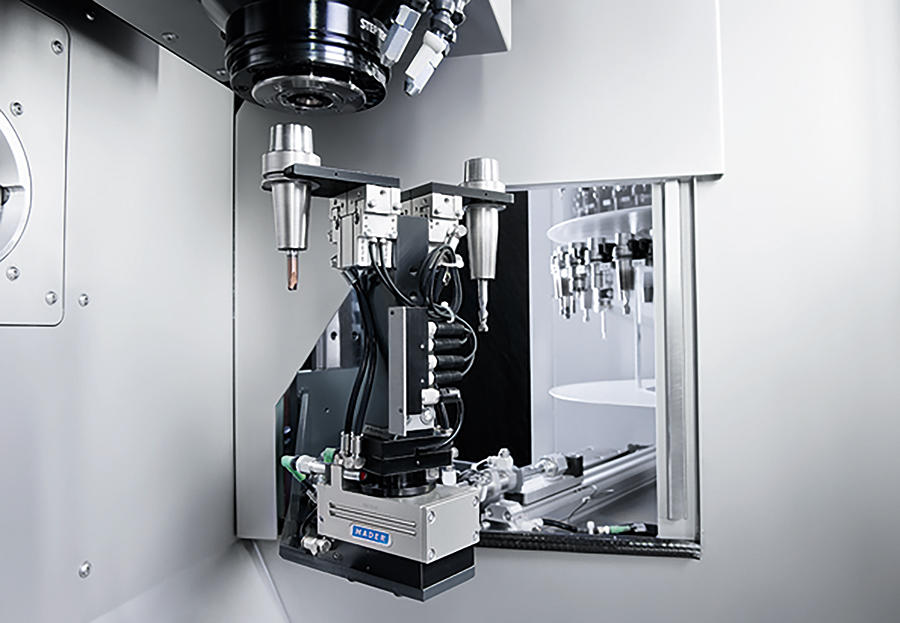

Mader analysierte zunächst die spezifischen Anforderungen von exeron an den Werkzeugwechsel in HSC-Maschinen, insbesondere die extremen Bedingungen durch Metall- und Graphitstaub sowie Kühlschmiermittel. Daraufhin entwickelte Mader eine maßgeschneiderte Baugruppe, bestehend aus der Schwenkeinheit SE-P4-6 mit interner Luftdurchführung und zwei Parallelgreifern PGR, die perfekt auf die HSC-Bearbeitung abgestimmt ist. Diese Baugruppe ermöglicht einen präzisen und schnellen Werkzeugwechsel: Das Schwenk-Greif-Modul fährt aus, nimmt mit einem Greifer das gebrauchte Werkzeug aus der Arbeitsspindel, schwenkt um 180° und bringt das neue Werkzeug mit dem zweiten Greifer in Position, um es direkt in die Spindel einzusetzen. Entscheidend ist dabei die geschützte Lagerung der Welle, die verhindert, dass Staub oder Kühlmittel in die Mechanik eindringen, sowie die robuste Stahlgleitführung für hohe Standzeiten. Zudem arbeitete Mader eng mit exeron zusammen, um die Integration der Module in die Maschinen zu gewährleisten und die Prozesssicherheit zu optimieren.
